Metrologie

Pracoviště metrologie je klimatizováno a vybaveno strojem WERTH SCOPE-CHECK MB 3D

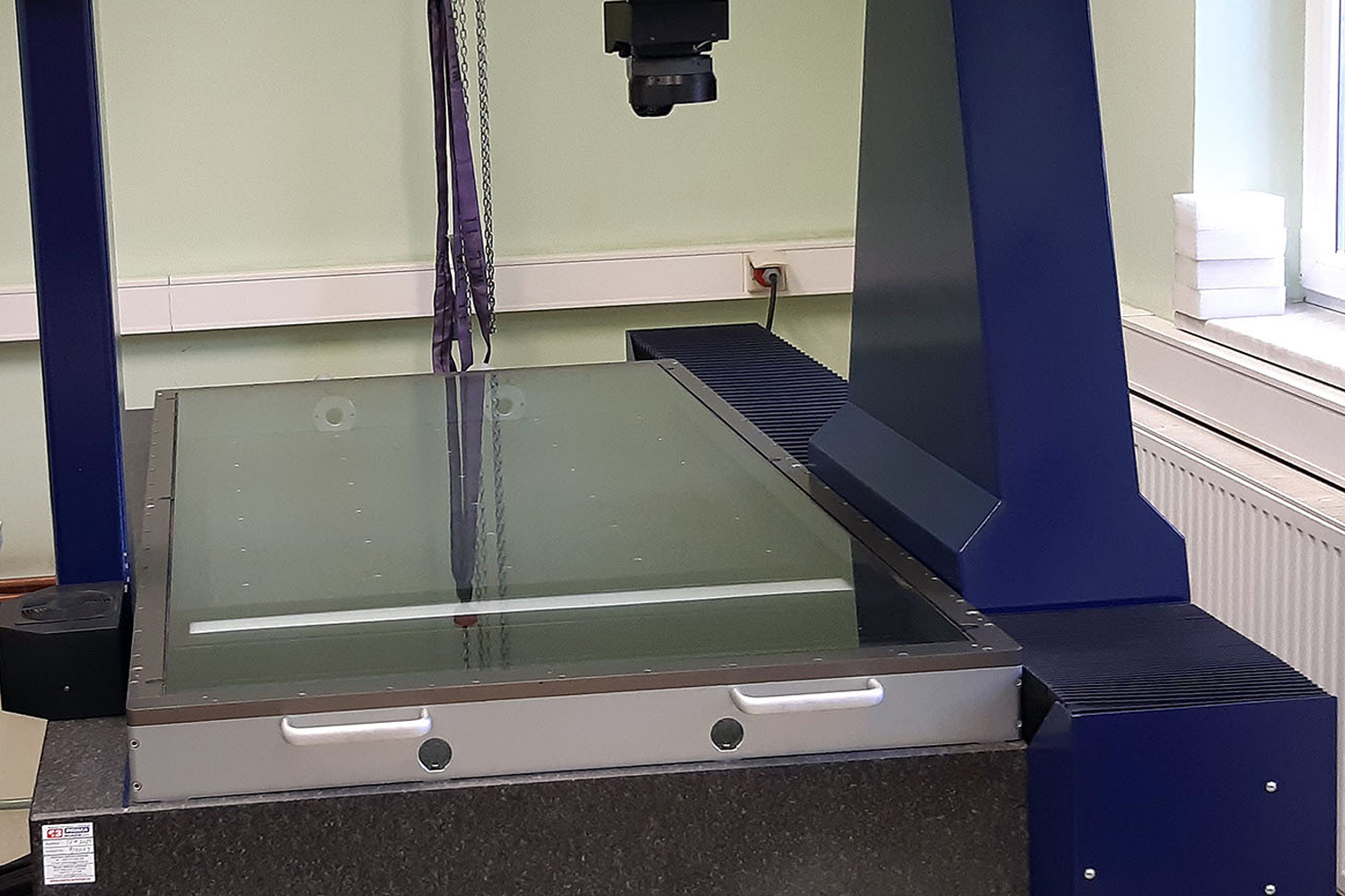

WERTH SCOPE-CHECK MB 3D

multisenzorový souřadnicový meřící přístroj s vysoce přesnou portálovou konstrukcí a spodním osvitem

Měřící rozsah:

x = 800 mm

y = 1500 mm

z = 700 mm

Maximální váha měřeného dílce:

1000 kg – při měření na granitovém stole

30 kg – při měření na skleněné desce spodním osvitem

VYBAVENÍ STROJE A SW

SP25M – KIT1 (L=20-50mm) – kontaktní skenovací sonda Renishaw

PH10-2M – poziční hlava Renishaw

WERTH ZOOM – optický senzor pro zpracování obrazu Werth

WINWERTH – měřící a vyhodnocovací software

Teplotní kompenzace – rozsah 16°C – 30°C

3D Werth BestFit CAD – porovnávací software 3D

2D Werth BestFit CAD – porovnávací software 2D



Data import: DXF, IGES, STEP

Data export: DXF, BMP, ASCII, IGES

ODKAZ NA VÝROBCE STROJE

www.werthmessetechnik.de
